Alfa In SVAROG 105 PLASMA + podvozek + hořák SVH-105
Kód: 5.0320-1-SET1
Související produkty
Detailní popis produktu
Plazmový řezací zdroj pro řezání a drážkování kovů. Na podvozku. 3 x 400 V. Proud 20 - 105 A. Zatížení 105 A/60 %. Kvalitní řez 45 mm, maximální (dělící) řez 50 mm. Akční set s podvozkem a hořákem TECMO SVH-105.
Výhody plazmového řezání
- Vysoká rychlost řezání
- Kvalitní řez s minimální oblastí změněné struktury materiálu
- Menší tepelné deformace řezaného materiálu
- Možnost řezání uhlíkových ocelí, nerezových ocelí a neželezných kovů
- Metoda nevyžaduje žádné speciální plyny, stačí pouze stlačený vzduch (kompresor)
- Nižší provozní náklady v porovnání s řezáním autogenem
Rozsah dodávky
- Alfa In SVAROG 105 PLASMA
- Podvozek SVAROG PLASMA
- Hořák TECMO SVH-105 75° (7037-3)
- Koaxiální kabel TECMO SVS/SVH-105/125/160 - délka 6,7 metru (7076-1)
- Zemnící kabel - délka 3 metry
Popis
Plazmová řezačka SVAROG 105 PLASMA je určena pro kvalitní řezání do tloušťky 45 mm. Produktivní řezání je možné do tloušťky 22 mm. Při nižších nárocích na kvalitu řezu lze dělit materiál do tloušťky 50 mm.
Maximální produktivní řezná rychlost závisí na tloušťce řezaného materiálu:
- Tloušťka materiálu 6 mm - rychlost 5,09 m/min
- Tloušťka materiálu 12 mm - rychlost 2,06 m/min
- Tloušťka materiálu 25 mm - rychlost 0,58 m/min
- Tloušťka materiálu 32 mm - rychlost 0,31 m/min
- Tloušťka materiálu 40 mm - rychlost 0,21 m/min
Uvedené parametry se vztahují k jemnozrnné oceli. Kromě běžné oceli lze řezat i nerez, hliník nebo měď - v případě těchto materiálů se řezné parametry snižují.
Kromě řezání kovů je možné zdroj (za použití odpovídajícího osazení hořáku) využít i pro tzv. drážkování. Jedná se metodu, která se nejčastěji používá při různých opravách - při vyřezávání chybných svarů, odstraňování vad a trhlin, dělení nastehovaných svařenců, při propalování otvorů nebo odstraňování nálitků ve slévárnách.
Ovládání a výbava
Plazmová řezačka SVAROG 105 PLASMA má barevný ovládací panel pro nastavení všech parametrů - režimy řezání (plný materiál/děrovaný materiál/drážkování), velikost řezacího proudu (20 - 105 A), hodnota pracovního tlaku vzduchu. Na ovládacím panelu jsou dále zobrazeny i další důležité provozní informace - aktuální napětí, aktivní průtok plynu nebo ikona potvrzující správné sestavení spotřebních dílů hořáku.
Plazmová řezačka SVAROG 105 PLASMA automaticky rozpozná typ připojeného hořáku (platí pro hořáky SVH/SVS) a na ovládacím panelu k němu nabídne katalog spotřebních dílů a jejich objednací kódy. V případě závady řezačka sama diagnostikuje typ problému společně s jeho popisem a postupem řešení.
Plazmová řezačka SVAROG 105 PLASMA je vybavena elektronicky ovládaným plynovým ventilem, který umožňuje automatické nastavení požadovaného pracovního tlaku plynu v závislosti na řezacím proudu (platí pro hořáky SVH/SVS). Proporční ventil umožňuje přesně nastavit a udržovat konstantně potřebný tlak, respektive průtok plynu a umožní vysokou přesnost a stabilitu řezání. Stroj je vybaven ekologickou funkcí VDP - ventilátor dle potřeby. Pokud není chlazení třeba, stroj automaticky ventilátor vypne.

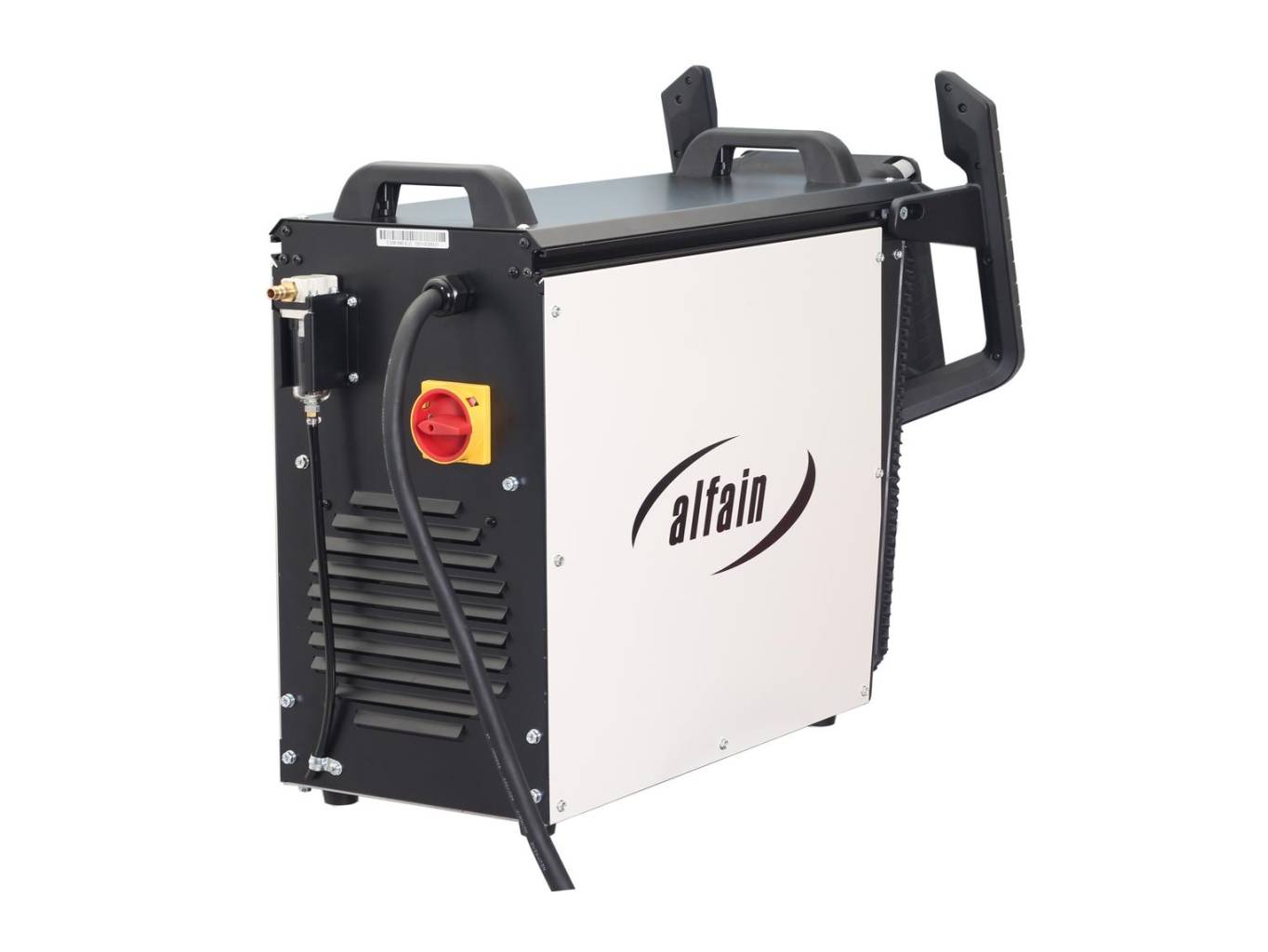

Odlučovač kondenzátu
Jako většina plazmových řezaček je i SVAROG 105 PLASMA vybaven vlastním odlučovač kondenzátu. Pro zajištění vysoké kvality řezu a pro vyloučení závažných poruch na hořáku je navíc výrobcem doporučeno připojení vzduchového filtru AT 1000, který se k řezačce připojuje pomocí připojovací sady. Obě položky lze objednat samostatně viz SOUVISEJÍCÍ PRODUKTY níže.
Na přání lze stroj dodat ve variantě SVAROG 105 PLASMA CNC (obj. kód 5.0328) pro připojení k CNC pálicímu automatu.

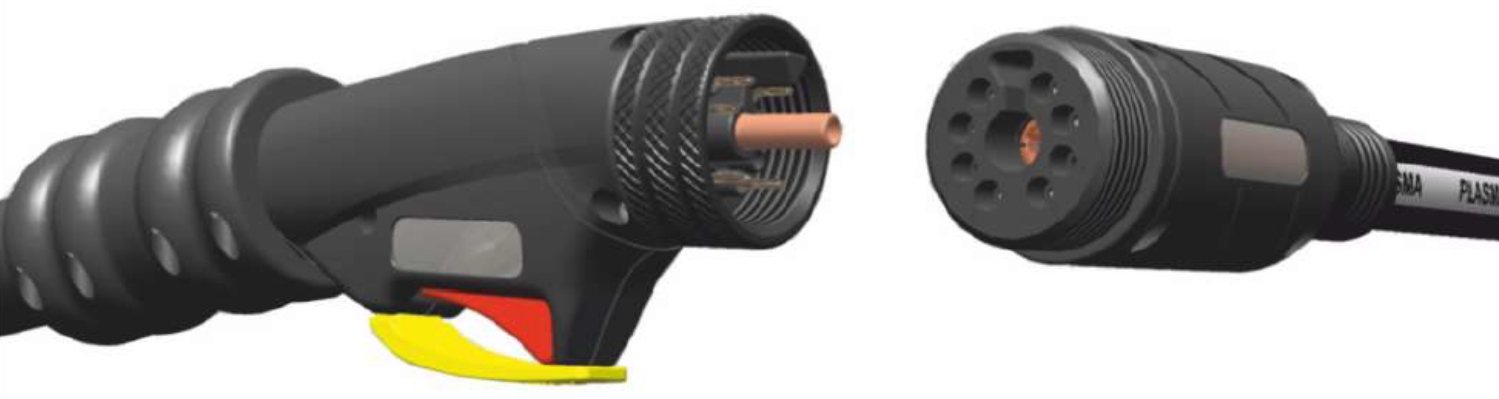

Hořák SVH-105 se systémem SV-FIT
Plazmová řezačka SVAROG 105 PLASMA je dodávána s ručním plazmovým hořákem SVH-105 s modulárním systémem SV-FIT. Díky tomuto systému je možné velmi rychle odmontovat dodávanou rukojeť se zahnutím 75° a nahradit ji rukojetí s jinou geometrií (zahnutí 15° nebo 90°). Další možností je výměna standardní krátké rukojeti za rukojeť prodlouženou (85 cm, 130 cm), opět s různou geometrií (zahnutí 15° nebo 90°). A v neposlední řadě je možné hořák snadno prodloužit dokoupením prodlužovacího kabelu v délce 6 metrů.
Modulární systém hořáků SV-FIT
Osazení hořáku spotřebními díly
Plazmový hořák je kompletně osazen a připraven k použití. Kompletní nabídku dalších spotřebních dílů (hubice, dýzy, elektrody apod.) naleznete v těchto kategoriích:
Doplňkové parametry
| Kategorie: | Plazmové řezačky |
|---|---|
| Záruka: | 2 roky |
| ? Rozsah dodávky: | Svářečka + hořák (set) |
| ? Napájecí napětí: | 3 x 400 V |
| ? Jištění: | 32 A |
| ? Funkce PFC: | Ne |
| ? Vestavěný kompresor: | Ne |
| ? Funkce DRÁŽKOVÁNÍ: | Ano |
| ? Funkce ŘEZÁNÍ S MEZERAMI: | Ano |
| ? Start oblouku: | Bezkontaktní |
| ? Minimální proud: | 20 A |
| ? Maximální proud: | 105 A |
| ? Zatěžovatel 100 %: | 95 A |
| ? Zatěžovatel 60 %: | 105 A |
| ? Maximální řez - ocel: | 50 mm |
| ? Kvalitní řez - ocel: | 45 mm |
| ? Pracovní tlak vzduchu: | 5,5 bar |
| ? Spotřeba vzduchu: | 240 l/min |
| Rozměry (Š x D x V): | 378 x 802 x 619 mm |
| Hmotnost: | 47,7 kg |
