Automatika AT207 ATS - do 15 kVA (1F) a 28 kVA (3F)

Detailní popis produktu

Řídící jednotka AT207 ATS s mechanickými stykači pro elektrocentrály MEDVED. Pomocí jednotky AT207 ATS lze z elektrocentrály vytvořit záložní zdroj pro případ výpadku dodávky elektrické energie v distribuční síti.

Použití

Automatika AT207 ATS je určena pro všechny jednofázové i třífázové elektrocentrály MEDVED, které jsou vybaveny elektrickým startem. Nabízená varianta (AT207_2) je vhodná pro jednofázové elektrocentrály ARCTOS do výkonu 15 kVA a třífázové elektrocentrály GRIZZLI do výkonu 28 kVA.

Řídící jednotka AT207 ATS je určena k montáži na zeď. Pomocí kabelu je trvale propojena s elektrocentrálou a dalším kabelem se zapojuje do hlavního rozvaděče nebo k záložnímu okruhu. V případě výpadku dodávky elektrické energie z distribuční sítě zajišťuje jednotka automatický start elektrocentrály a přepínač ATS (Automatic Transfer System) dle potřeby přepíná odběrné místo na distribuční síť nebo záložní generátor tak, aby byla zachována provozuschopnost odběrného místa. Řídící jednotka AT207 ATS po celou dobu provozu poskytuje na displeji ovládacího panelu důležité provozní informace o napětí v síti, proudu, stavu záložní baterie, počtu motohodin nebo množství paliva v nádrží (je-li instalován snímač paliva).

Řídící jednotka AT207 ATS pravidelně provádí zkušební (tzv. profylaktické) starty elektrocentrály, které celý záložní systém pravidelně ověřují a kontrolují jeho připravenost. Zkušební starty zpravidla s týdenní periodou (lze nastavit) zajišťují pravidelné zahřátí motoru, oleje a dobití akumulátoru. O případných anomáliích je obsluha záložního systému informována prostřednictvím displeje na ovládacího panelu. Pokud je nainstalován modul GSM/GPRS, obdrží tyto informace obsluha i prostřednictvím SMS zpráv. Pomocí mobilní aplikace je pak možné celý záložní systém i dálkově ovládat.

Vlastnosti

• Automatický start elektrocentrály při výpadku sítě
• Pravidelné profylaktické starty prověřující připravenost systému
• Jednoduché připojení a uvedení do provozu
• Jednoduché ovládání
• Přehledný display a menu v českém jazyce
• Automatické dobíjení a kontrola stavu baterie
• Možnost vzdálené správy pomocí mobilní aplikace

Ovládací panel řídící jednotky AT207

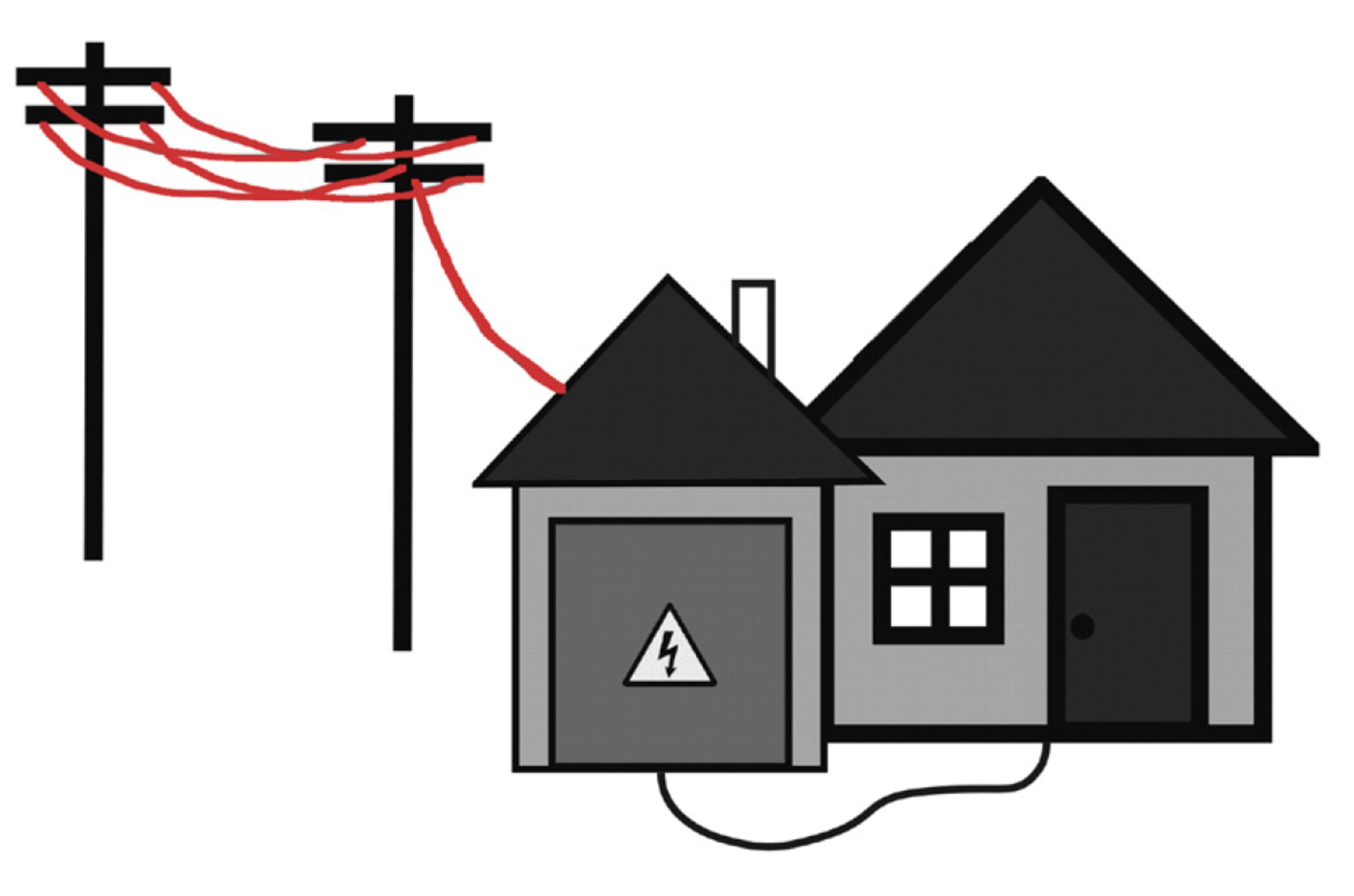

Princip fungování záložního zdroje ATS

Za běžné situace je elektrická energie do odběrného místa dodávána standardním způsobem, tj. z distribuční sítě. Elektrocentrála neběží, je zastavena. V pravidelných intervalech jsou prováděny zkušební (profylaktické) starty.

V momentě, kdy dojde k výpadku dodávky energie ze sítě, automatická jednotka AT207 ATS vyhodnotí, že se jedná o výpadek trvalejšího charakteru a ne pouze o zakolísání sítě. Poté nastartuje benzínový generátor. Po jeho zahřátí a ustálení výstupního napětí odpojí pomocí mechanických stykačů objekt nebo okruh od distribuční sítě a připojí elektrocentrálu. Tento proces se odehraje v průběhu cca 20 - 30 sekund od výpadku sítě. Automatika AT207 ATS zajistí, aby se energie z elektrocentrály nedostávala zpět do rozvodné sítě a nemohlo tak dojít k úrazu elektrickým proudem např. u zaměstnanců rozvodných závodů, kteří pracují na odstranění závady. Po obnovení dodávky energie proběhne celý proces v opačném sledu. Inteligentní jednotka vyhodnotí stabilitu standardní sítě, odpojí generátor a připojí objekt k síti. Po dochlazení generátoru jej vypne.
