Filtr PARKER P3XFA - G 3/4" - automatický odvod kondenzátu

Detailní popis produktu

Průmyslový filtr s filtrační vložkou a odvaděčem kondenzátu. Je určen k efektivní filtraci stlačeného vzduchu od pevných nečistot o velikosti nad 5 µm. Připojení G 3/4". Maximální průtok 3420 l/min při vstupním tlaku 6,3 bar. Automatický odvod kondenzátu.

Popis

PARKER P3XFA16EGAN je filtr - odlučovač s odstředivým systémem filtrace a filtrační vložkou. Je určen k odstraňování pevných částic, vody, aerosolů, uhlovodíků, pachů a par ze systémů stlačeného vzduchu. Požadované kvality stlačeného vzduchu v souladu s normou ISO 85731-1 je dosaženo pomocí filtrační vložky 5 µm.

Tělo filtru je vyrobeno z High-Tech polymeru. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 3/4". Filtr je dodáván kompletní, smontovaný, včetně odpovídající filtrační vložky. Odvod kondenzátu zajišťuje plovákový odvaděč, který je instalován na dně nádobky - při naplnění nádobky kondenzátem pak dochází k automatickému vypuštění kondenzátu a to bez nutnosti tzv. odlehčení systému (poklesu tlaku pod 0,8 bar). Filtr je určen pro vertikální instalaci.

Upevňovací prvky nejsou součástí dodávky.

Referenční podmínky provozu

• Vstupní tlak: 6,3 bar
• Pokles tlaku (ztráta): 0,5 bar

Při uvedených referenčních podmínkách je průtok vzduchu 3420 l/min. Pro průtok při jiném než referenčním provozním tlaku (6,3 bar) je nutné kalkulovat s průtokovými charakteristikami.

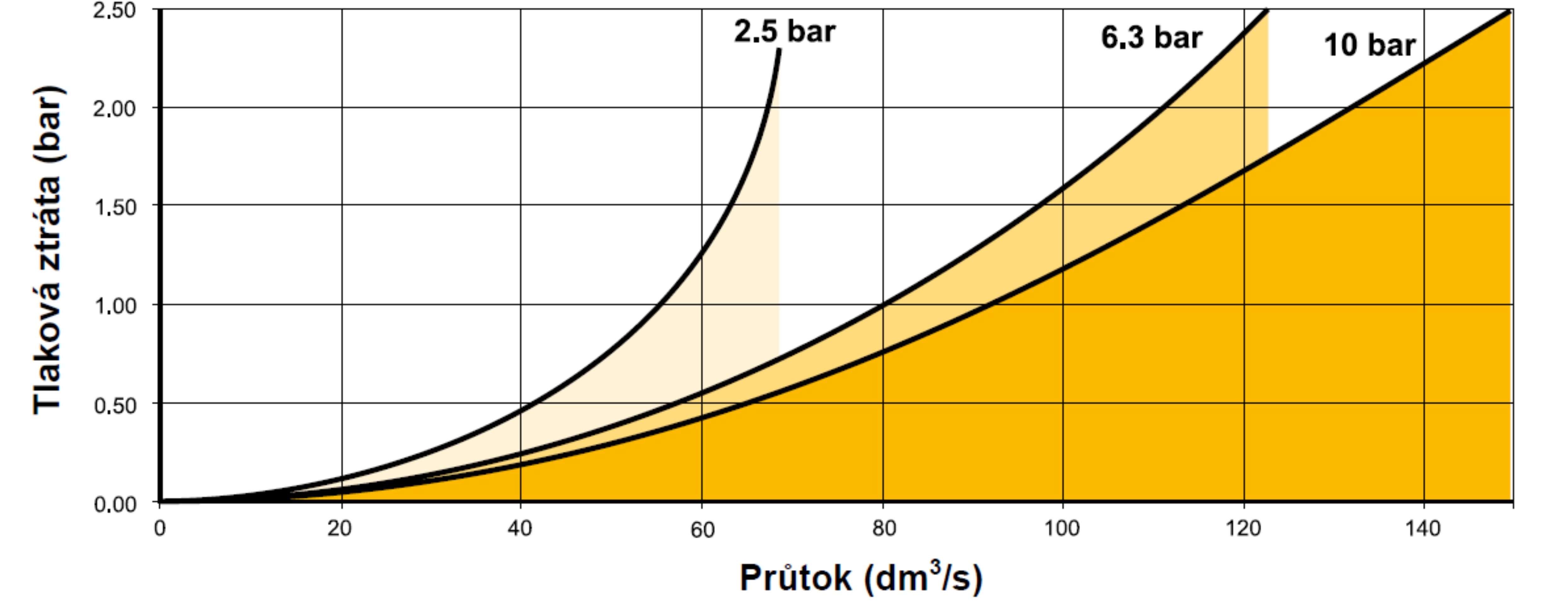

Průtokové charakteristiky filtru P3XFA - připojení G 3/4" - vložka 5 µm

Vlastnosti

• Odvod kondenzátu: automatický
• Velikost zachycených pevných částic: > 5 µm
• Připojení vstup/výstup: G 3/4" s vnitřním závitem
• Maximální průtok vzduchu: 3420 l/min
• Maximální vstupní tlak: 16 bar
• Provozní teplota: -10 °C až +65 °C (podmínkou dostatečně suchý vzduch, aby se pod 2 °C netvořil led)
• Odloučení kondenzátu: 95%
• Odloučení prachových částic: 99%
• Objem nádobky na kondenzát: 60 cm3

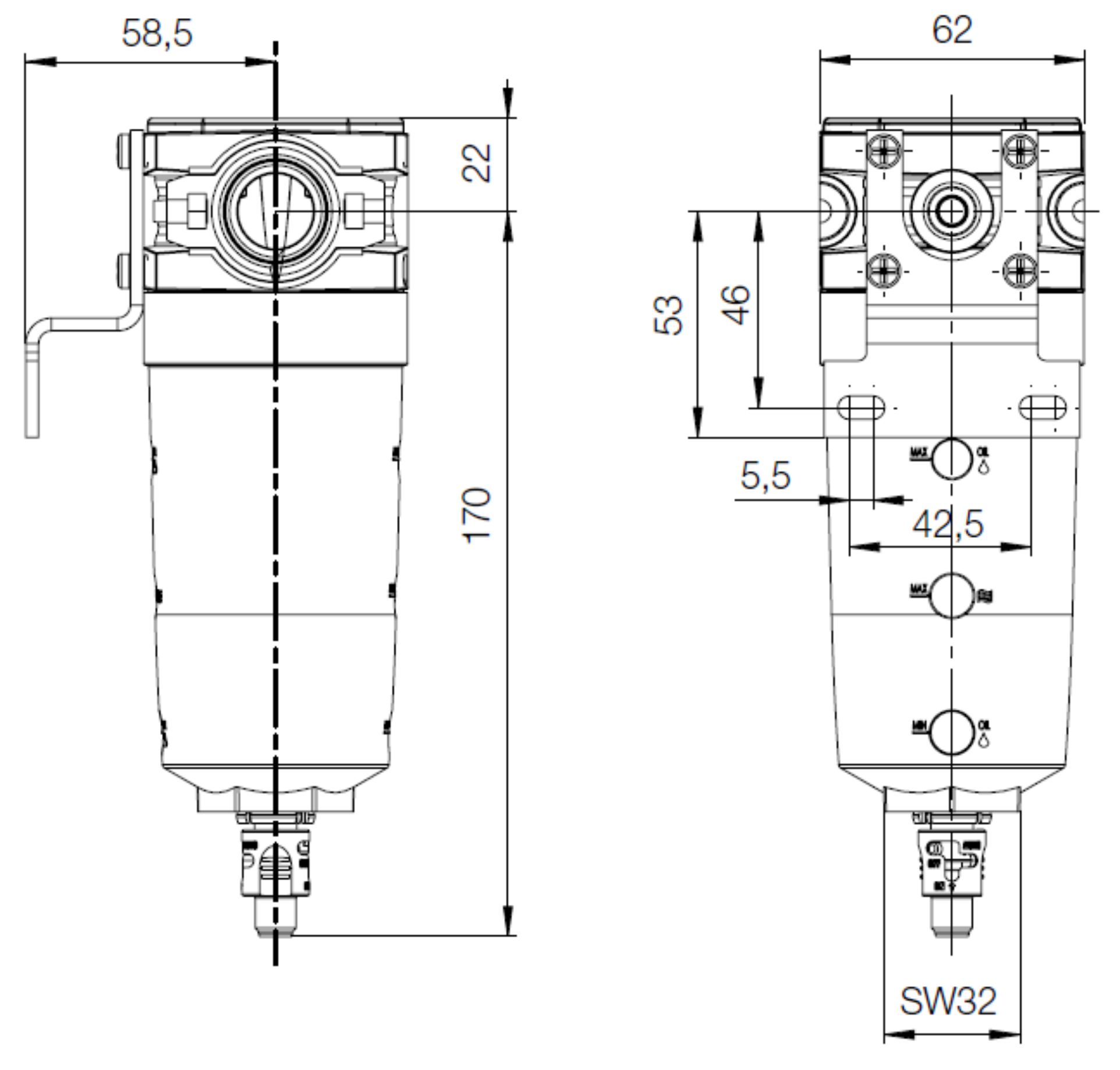

Rozměry

• Výška: 192 mm
• Šířka: 62 mm
• Hloubka: 62 mm
• Hmotnost: 320 g
