Kladky pro posuvy drátu
Podávací (hnané) kladky jsou důležitou součástí posuvů drátu MIG/MAG svářeček a přenosných podavačů. Jejich úkolem je posuv (podávání) svařovacího drátu z cívky přes MIG/MAG hořák až do místa svaru - svarové lázně. Kladky mají na svém obvodu dvě drážky - zpravidla pro různé průměry svařovacího drátu (např. 0,8/1,0 mm, 1,0/1,2 mm apod.) - setkat se ale můžete i s kladkami pro stejný průměr drátu s různými profily drážek pro různé typy drátu. Kladky pro tvrdé dráty (ocel, nerez) mají drážky s profilem ve tvaru písmene V, kladky pro měkké dráty (hliník, bronz) mají drážky s profilem ve tvaru písmenu U a kladky pro plněné (trubičkové) dráty mají drážky se zoubkovaným profilem.
Aby bylo možné použít odpovídající typ kladky co do průměru a typu používaného drátu, jsou podávací kladky výměnné. Pro snadnější orientaci se kladky rozlišují podle vnitřního/vnějšího průměru. Setkat se tak můžete s kladkami s označením 19/37, 22/30, 32/40 a dalšími, kdy první číslo označuje vnitřní průměr a druhé číslo vnější průměr kladky v milimetrech. Kladky se liší i ve způsobu uchycení - nejčastější jsou kladky s drážkou pro zajišťovací klínek, který kladku zajišťuje přímo na ose posuvu, jiné kladky mají otvory pro nasazení na aretační kolíky ozubeného kola posuvu. A některé kladky umožňují uchycení oběma způsoby.
Posuvy drátu se dělí na dvoukladkové (jedna podávací kladka + jedna přítlačná kladka), nebo čtyřkladkové (dvě podávací kladky + dvě přítlačné kladky). Většina posuvů drátu je osazena drážkovanou podávací kladkou (kladkami) a hladkou přítlačnou kladkou (kladkami). Existují ale výjimky - např. čtyřkladkové podavače ESAB nebo FRONIUS - které mají drážkované i přítlačné kladky. U těchto podavačů se tak v závislosti na typu drátu musí měnit jak podávací, tak i přítlačné kladky.

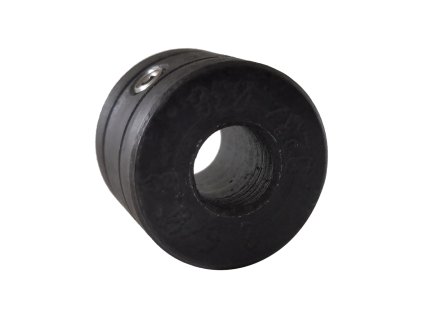

Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 8 mm. Vnější průměr 20 mm. Šířka 15,2 mm. Pro ocelové a nerezové dráty 0,6/0,8/1,0 mm. Pro svářečky ESAB Caddy Mig C160i/C200i.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 8 mm. Vnější průměr 20 mm. Šířka 15,2 mm. Pro ocelové a nerezové dráty 0,6/0,8 mm a hliníkové dráty 1,0 mm. Pro svářečky ESAB Caddy Mig C160i/C200i.

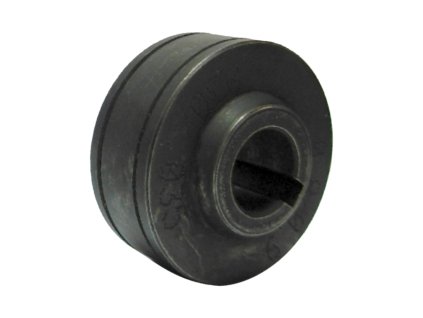

Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 10 mm. Vnější průměr 30 mm. Šířka 18,3 mm. Pro ocelové a nerezové dráty 0,6/0,8 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 10 mm. Vnější průměr 30 mm. Šířka 18,3 mm. Pro ocelové a nerezové dráty 0,8/1,0 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 10 mm. Vnější průměr 30 mm. Šířka 18,3 mm. Drážka pro zajišťovací klínek. Pro ocelové a nerezové dráty 1,0/1,2 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 10 mm. Vnější průměr 30 mm. Šířka 18,3 mm. Pro hliníkové dráty 1,0/1,2 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 10 mm. Vnější průměr 30 mm. Šířka 18,3 mm. Pro plněné dráty 1,0/1,2 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,6/0,8 mm. Pro dvoukladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,8/1,0 mm. Pro dvoukladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 1,0/1,2 mm. Pro dvoukladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro hliníkové dráty 1,0/1,2 mm. Pro dvoukladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,6/0,8 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,8/1,0 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 1,0/1,2 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro hliníkové dráty 0,8/1,0 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro hliníkové dráty 1,0/1,2 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro hliníkové dráty 1,2/1,6 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro plněné dráty 1,0/1,2 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro plněné dráty 1,2/1,4 mm. Pro čtyřkladkové posuvy drátu ESAB.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 14 mm. Vnější průměr 30 mm. Šířka 12 mm. Pro plněné dráty 1,6/2,0 mm. Pro čtyřkladkové posuvy drátu ESAB.

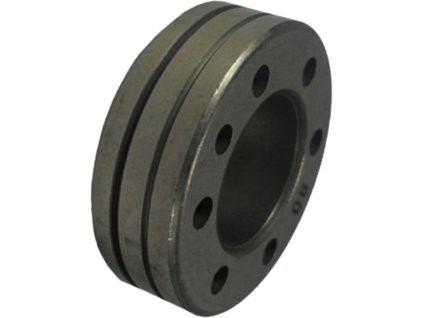

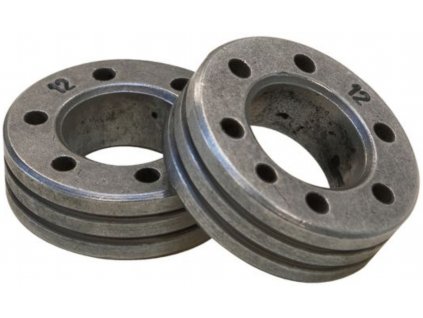

Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 19 mm. Vnější průměr 37 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,6/0,8 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 19 mm. Vnější průměr 37 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 0,8/1,0 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 19 mm. Vnější průměr 37 mm. Šířka 12 mm. Pro ocelové a nerezové dráty 1,0/1,2 mm.
Kladka pro posuvy svařovacího drátu MIG/MAG. Vnitřní průměr 19 mm. Vnější průměr 37 mm. Šířka 12 mm. Pro hliníkové dráty 1,0/1,2 mm.
