Kondenzační sušička vzduchu Inaircom KS-A 600

Detailní popis produktu

Kondenzační sušička vzduchu určená pro široké spektrum průmyslových oblastí. Tlakový rosný bod (TRB) +3 °C. Objemový proud 600 l/min. Automatický odvod kondenzátu. Plně automatický provoz.

Popis funkce

Kondenzační sušička odstraňuje ze stlačeného vzduchu vlhkost, která poškozuje přístroje, kontrolní mechanismy, nástroje, stroje a příslušenství, které ke svému provozu využívají stlačený vzduch. Odstranění vlhkosti se děje ochlazováním vzduchu na teplotu, při které vlhkost kondenzuje a poté je ve formě kondenzátu separována od stlačeného vzduchu a následně odváděna.

Stlačený vzduch vstupuje do hliníkového výměníku, kde se ochlazuje až do tlakového rosného bodu (TRB) ve dvou tepelných výměnících: v prvním výměníku vzduch/vzduch se stlačený vzduch na vstupu ochlazuje díky chladnějšímu stlačenému vzduchu, který postupuje opačným směrem ze separátoru. Ve druhém výměníku chladivo/vzduch se teplota stlačeného vzduchu ochlazuje až do tlakového rosného bodu (TRB). Během těchto dvou fází kondenzuje většina vodní páry a s ní obsažený olej obsažený ve stlačeném vzduchu do kapaliny, která je následně od stlačeného vzduchu oddělena v separátoru. Vzniklý kondenzát je vypuštěn. V tomto místě získaný studený vzduch postupuje opačným směrem zpět do prvního výměníku vzduch/vzduch, kde je opět ohříván teplým vzduchem na vstupu, čímž se sníží výrazně jeho relativní vlhkost na výstupu.

Sušičky řady KS-T/KS-A

Kondenzační sušičky řady KS jsou dodávány ve 2 variantách - KS-T s časově ovládaným odvodem kondenzátu a KS-A s automatickým odvodem kondenzátu. Všechny modely jsou vybaveny výměníkem tepla s vysokou účinností, který je navržen a vyvinut tak, aby byl schopen dosáhnout nejvyšší úrovně výkonu a minimální tlakové ztráty i při okolních teplotách od +5 °C do +50 °C a vstupních teplotách vzduchu až do +70 °C. Díky systému řízení otáček ventilátoru v závislosti na zatížení je dosaženo vždy konstantního výkonu sušičky a potřebného tlakového rosného bodu.

Plně automatický provoz sušiček řady KS je monitorován a řízen ovládacím panelem, který zobrazuje aktuální režim zatížení, chod ventilátoru, řídí funkci odvodu kondenzátu a zobrazuje výstražná hlášení.

Čistota stlačeného vzduchu za sušičkou KS (ISO 8573-1)

• Voda: třída 4

Referenční podmínky provozu (ISO 7183)

• Teplota okolí: +25 °C
• Teplota vzduchu na vstupu: +35 °C
• Provozní tlak: 7 bar
• Tlakový rosný bod (TRB): +3 °C

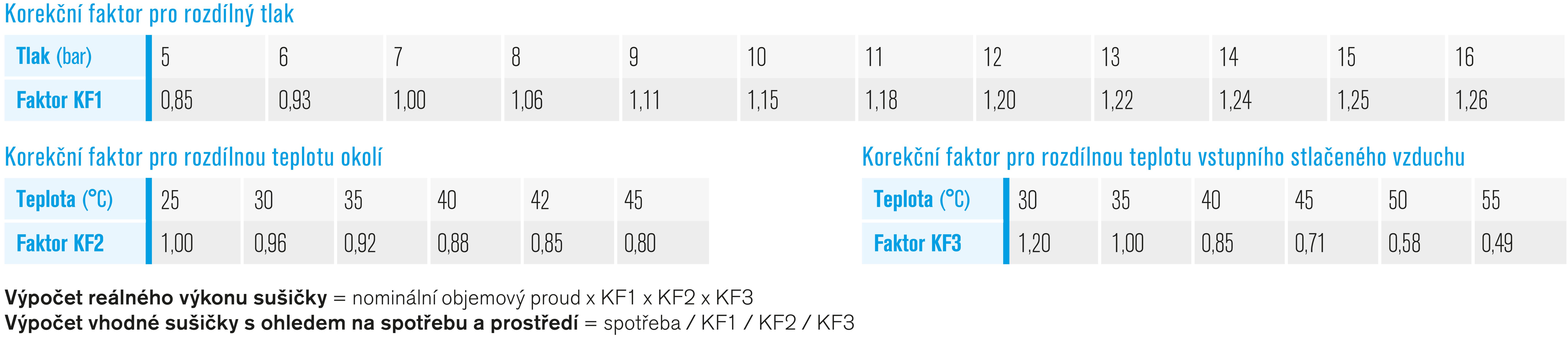

Při uvedených referenčních podmínkách je objemový proud sušičky 600 l/min. Pro jiné podmínky než referenční je nutné kalkulovat s tzv. korekčními faktory.

Maximální pracovní podmínky

• Teplota okolí: +5 °C až +50 °C
• Teplota vzduchu na vstupu: +70 °C
• Tlak vzduchu na vstupu: 16 bar

Ostatní parametry

• Odvod kondenzátu: automatický
• Napájecí napětí: 1 x 230 V/50 Hz
• Příkon: 0,18 kW
• Připojení vstup/výstup: G 3/4" (vnitřní závit)
• Rozměry: 305 x 374 x 440 mm (Š x H x V)
• Hmotnost: 18 kg

Důležité upozornění

Pro uznání záruky na sušičku je výrobcem striktně vyžadována montáž předfiltru na vstupu do sušičky, aby se zabránilo zanesení tepelného výměníku. Předfiltr musí mít odpovídající rozměry (objemový proud) a filtrační schopnosti (min. 15 µm). Pro sušičku Inaircom KS-A 600 doporučujeme Kompletní předfiltr FP 15 µm - G 3/8" - 1200.
