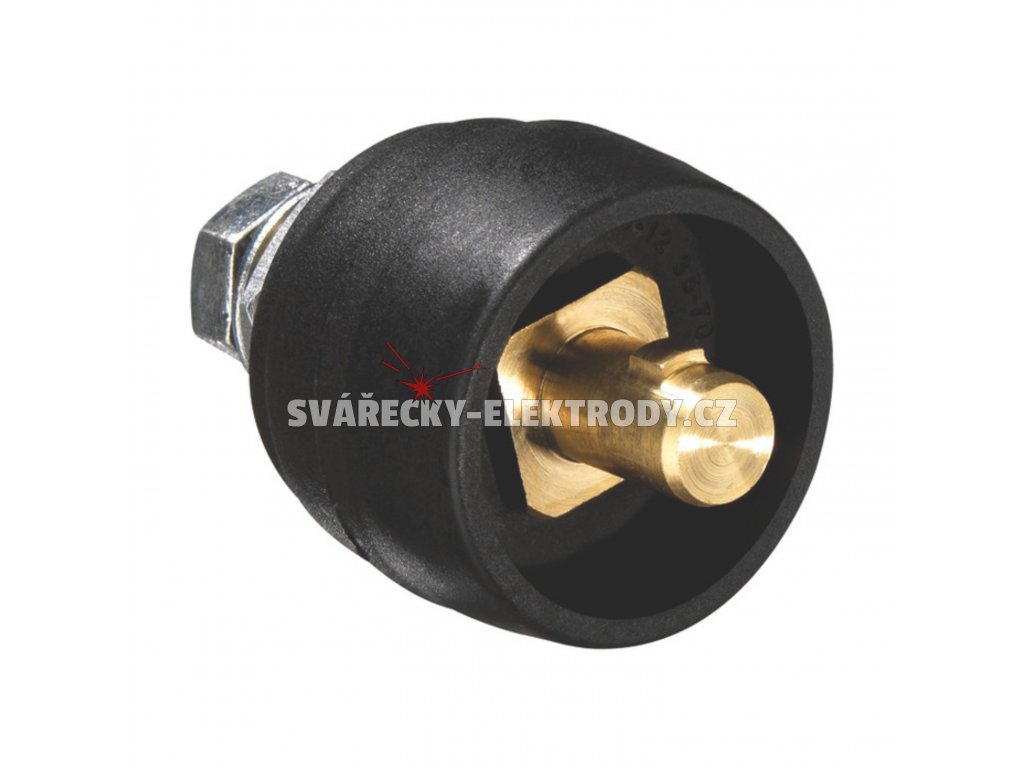

Panelová zástrčka BINZEL ABIPLUG ABI-IM 35-50
Kód: 511.0316
Související produkty
Detailní popis produktu
Vestavná zástrčka (samec). Připojení 35-50. Pro kabely 25 - 50 mm2. Max. proud 300 A. Průměr kolíku 13 mm.
Specifikace
- Maximální proud 300 A
- Pro průřez kabelu 25 až 50 mm2
- Připojení kabelu kabelovým okem M10 (není součástí dodávky)
- Průměr připojovacího kolíku 13 mm
- Pro montáž do plechových a plastových panelů
- Průměr montážního otvoru 30,5 mm
- Originální příslušenství ABICOR BINZEL
Popis
Systém zásuvek a zástrček ABIPLUG od společnosti ABICOR BINZEL je určený pro bezpečný a efektivní přenos proudu mezi zdrojem svařovacího proudu a svařovacím kabelem, lze ho ale použít i pro prodloužení svařovacích kabelů. Přenos proudu probíhá vždy mezi zástrčkou s aretačním výstupkem a tomu odpovídající zásuvkou. Konstrukční řešení zajišťuje nezaměnitelnost mezi jednotlivými výkonovými řadami, způsob připojení garantuje dokonalý styk a tím kvalitní kontakt pro přenos proudu.
Systém BINZEL ABIPLUG je v souladu s normou EN 60974-12.
Typy zástrček a zásuvek
- ABI-CM (Cable Male) - kabelová zástrčka
- ABI-CF (Cable Female) - kabelová zásuvka
- ABI-IM (Insert Male) - vestavná panelová zástrčka
- ABI-IF (Insert Female) - vestavná panelová zásuvka
Kombinace spojení
- ABI-CM/ABI-IF - kabelová zástrčka/vestavná zásuvka
- ABI-CF/ABI-IM - kabelová zásuvka/vestavná zástrčka
- ABI-CM/ABI-CF - kabelová zástrčka/kabelová zásuvka

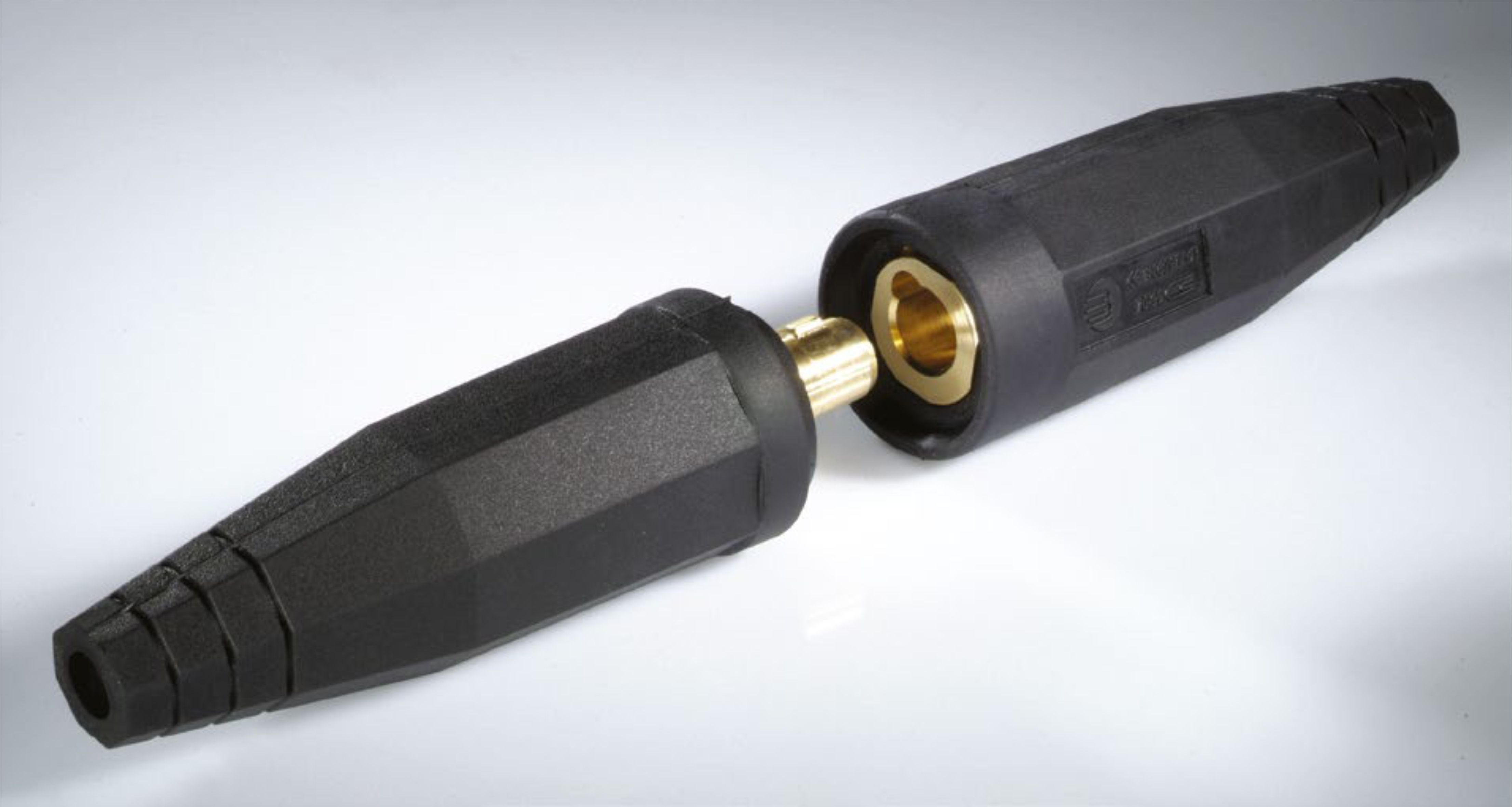

Spojení ABI-CM/ABI-CF - kabelová zástrčka/kabelová zásuvka
Proudové zatížení
Všechny typy zásuvek a zástrček ABIPLUG jsou dodávány ve 4 výkonových řadách s označením 10-25, 35-50, 50-70 a 70-95. Toto označení odpovídá rozsahu průřezu použitých kabelů. V závislosti na průřezu kabelu se liší proudové zatížení viz tabulka.
| Typ |
Maximální proud |
Průřez kabelu | Průměr montážního otvoru * |
| 10-25 | 125 A | do 10 mm2 | 20,5 mm |
| 10-25 | 150 A | 10 - 16 mm2 | 20,5 mm |
| 10-25 | 200 A | 16 - 25 mm2 | 20,5 mm |
| 35-50 | 250 A | 25 - 35 mm2 | 30,5 mm |
| 35-50 | 300 A | 35 - 50 mm2 | 30,5 mm |
| 50-70 | 400 A | 50 - 70 mm2 | 30,5 mm |
| 70-95 | 500 A | 70 - 95 mm2 | 30,5 mm |
* Platí pro vestavné panelové zásuvky (ABI-IF) a zástrčky (ABI-IM).
Doplňkové parametry
| Kategorie: | Kabelové a vestavné rychlospojky |
|---|---|
| Záruka: | 2 roky |
| ? Typ rychlospojky: | Panelová zástrčka |
| ? Rozměr připojení: | 35-50 |
| ? Maximální proud: | 300 A |
| ? Pro průřez kabelu: | 25 mm2, 35 mm2, 50 mm2 |
| ? Průměr připojovacího kolíku: | 13 mm |
| ? Připojení kabelu: | Kabelové oko M10 |
| ? Průměr montážního otvoru: | 30,5 mm |
