Regulátor tlaku PARKER P3XRA - G 1/2"

Detailní popis produktu

Průmyslový membránový regulátor tlaku. Je určen k přesnému nastavení výstupního tlaku stlačeného vzduchu s ohledem na požadované hodnoty připojených zařízení. Připojení G 1/2". Maximální průtok 7320 l/min při vstupním tlaku 6,3 bar.

Popis

PARKER P3XRA14BNNN je membránový regulátor tlaku se sekundárním odfukem (řízeným tlakem pružiny) s kompenzací primárního tlaku a průtočného množství. Nastavovací hlavice regulátoru je vybavena aretací.

Tělo regulátoru je vyrobeno z High-Tech polymeru, ventil regulátoru je vyroben z mosazi. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 1/2". Manometr (není součástí dodávky) lze připojit oboustranně vnitřním trubkovým závitem G 1/4". Regulátor je možné instalovat v libovolné pozici.

Upevňovací prvky a manometr nejsou součástí dodávky.

Referenční podmínky provozu

• Vstupní tlak: 10 bar
• Výstupní tlak: 6,3 bar
• Pokles tlaku (ztráta): 1 bar

Při uvedených referenčních podmínkách je průtok vzduchu 7320 l/min. Pro průtok při jiném než výstupním tlaku (6,3 bar) je nutné kalkulovat s průtokovými charakteristikami.

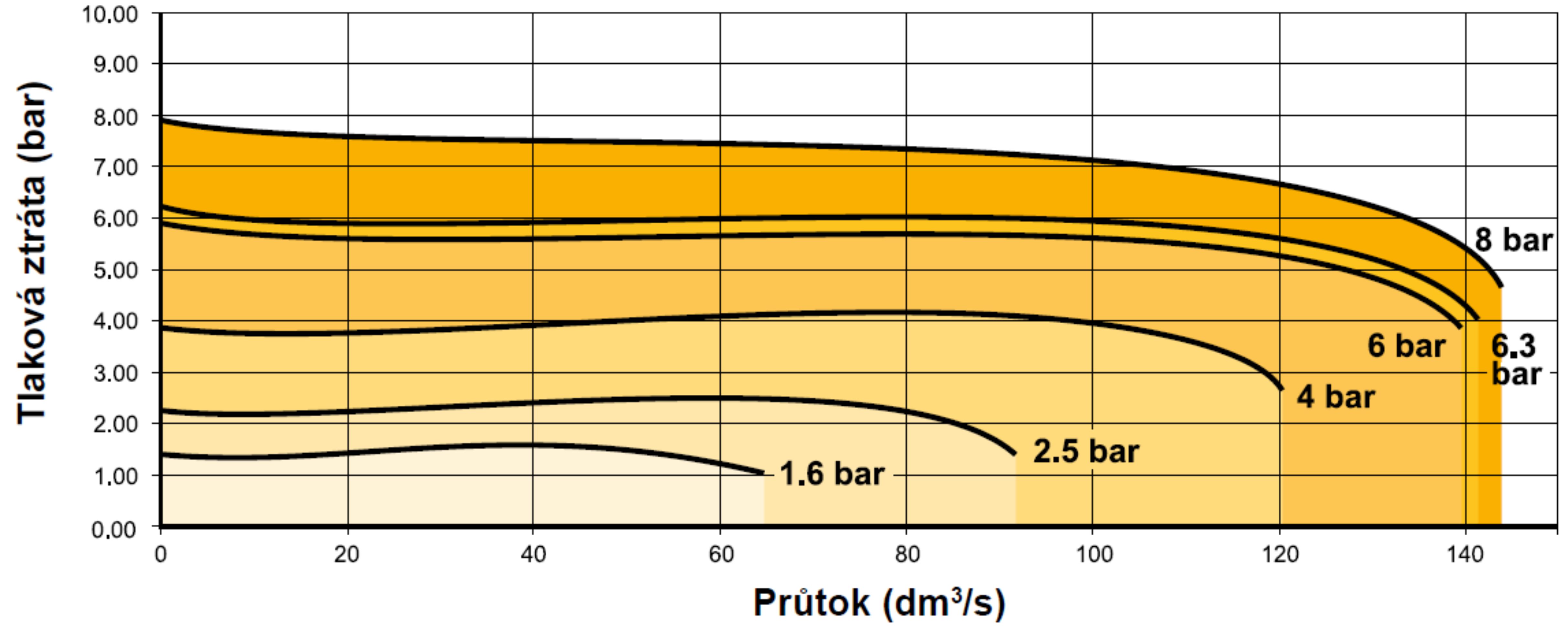

Průtokové charakteristiky regulátoru P3XRA - připojení G 1/2"

Vlastnosti

• Ventil regulátoru z mosazi
• Vyrovnávací ventil tlaku pro optimální řízení toku
• Nastavovací hlavice s aretací proti pootočení
• Velká regulační přesnost
• Připojení vstup/výstup: G 1/2" s vnitřním závitem
• Připojení manometru: G 1/4" s vnitřním závitem
• Maximální průtok vzduchu: 7320 l/min
• Maximální vstupní tlak: 16 bar
• Provozní teplota: -10 °C až +60 °C (podmínkou dostatečně suchý vzduch, aby se pod 2 °C netvořil led)

Rozměry

• Výška: 152 mm
• Šířka: 62 mm
• Hloubka: 62 mm
• Hmotnost: 360 g
